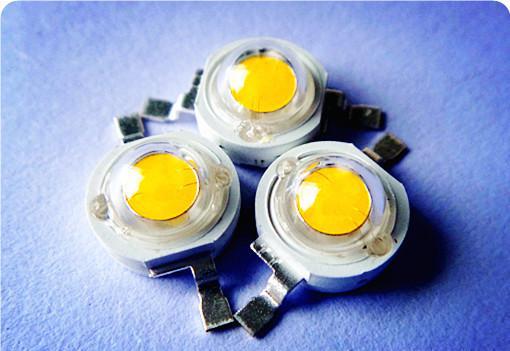

LED灯珠对LED显示屏起关键作用

文章来源:Admin5责任编辑:秩名人气:发表时间:2018-08-06 09:40

       我们都知道 LED灯珠作为LED显示屏成本最高、用量最大的元器件,对于LED显示屏的品质影响起着主导作用。那么今天我来为你介绍一下为什么LED灯珠是LED显示屏最关键的部件,如何鉴别LED灯珠         的优劣?

  全彩LED显示屏的最关键部件是LED灯珠。原因有三:
  第一,LED是全彩屏整机中使用数量最多的关键器件,每平方米会使用几千至几万只LED;
  第二,LED是决定整屏光学显示性能的主体,直接影响观众对显示屏的评价;
  第三,LED在显示屏整体成本中所占比例最大,从30%至70%不等。

  如何鉴别LED显示屏灯珠优劣
        一、看焊点。正规的LED灯带厂家生产的LED灯带是采用SMT贴片工艺,用锡膏和回流焊工艺生产的
  二、看FPC质量。FPC分敷铜和压延铜两种,敷铜板的铜箔是凸出来的,细看的话能从焊盘与FPC的连接处看出来
  三、看LED灯带表面的清洁度。如果采用SMT工艺生产的LED灯带,其表面的清洁度非常好,看不到什么杂质和污渍
  四、看LED灯用的芯片和生产工艺,用眼睛是看不出来区别的,要用老化设备和检测设备如果你把几个厂家的LED放在老化仪上用大电流老化24小时或者更长时间,你再去测量几个厂家的LED亮度,看那           个led发光强度衰减最小,衰减最小那个质量就最好。

  LED灯珠对LED显示屏的影响有哪些

  1、视角

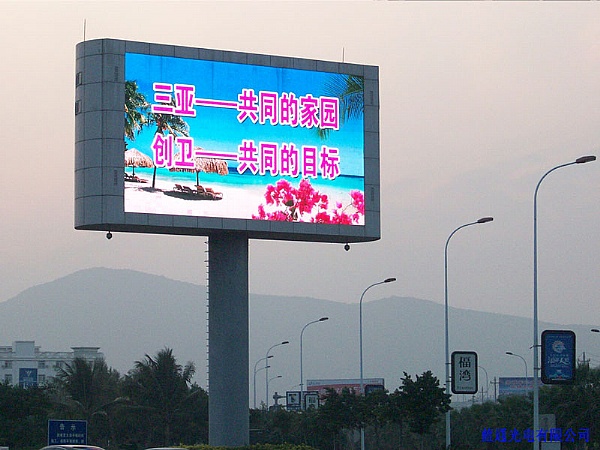

  LED显示屏的视角决定于LED灯珠的视角。目前户外显示屏大多选用水平视角100°;、垂直视角50°;的椭圆LED,户内显示屏则选用水平垂直均为120°;的贴片LED。高速公路上的显示屏由于其特殊性一般选         用30°;视角的圆形LED就够了。一些高楼上的显示屏对垂直视角要求较高。视角与亮度互为矛盾,大视角必然会降低亮度。视角的选择需要根据具体的用途来决定。

  2、亮度
        LED亮度是显示屏亮度的重要决定因素。LED亮度越高,使用电流的余量越大,对节省耗电、保持LED稳定有好处。LED有不同的角度值,在芯片亮度已定的情况下,角度越小,LED则越亮,但显示屏的           视角则越小。一般应选择100度的LED以保证显示屏足够的视角。针对不同点间距和不同视距的显示屏,应在亮度、角度和价格上找到一个平衡点。

         3、失效率
        由于全彩显示屏由上万甚至几十万组红、绿、蓝三种LED组成的像素点组成,任一颜色LED的失效均会影响显示屏整体视觉效果。一般来说,按行业经验,在LED显示屏开始装配至老化72小时出货前的失           效率应不高于万分之三(指LED灯珠本身原因引起的失效)。

        4、抗静电能力
  LED是半导体器件,对静电敏感,极易引致静电失效,故抗静电能力对显示屏的寿命至关重要。一般来说,LED的人体静电模式测试失效电压不应低于2000V。

  5、寿命
  LED器件的理论寿命为10万小时,远大于LED显示屏其它部件的工作寿命,故只要LED器件品质保证、工作电流合适、PCB散热设计合理、显示屏生产工艺严谨,LED器件将是显示屏整机中最耐用的部件           之一。
  LED器件占LED显示屏价格比重的70%,所以说LED器件可以决定LED显示屏质量的优劣。我国即是LED器件的生产大国,也是LED显示屏制做的聚集地。LED显示屏的高技术要求是未来的发展趋势,               LED显示屏的高质量要求,不仅仅关于LED显示屏厂商的走向,也牵连的LED显屏器件厂家的发展。从LED器件把关,促进中国由LED显示屏制造大国向LED显示屏制造强国的转变。

       6、衰减特性
  LED显示屏长时间工作后会出现亮度下降和显示屏颜色不一致的现象,主要是由于LED器件的亮度衰减造成的。LED亮度的衰减会造成显示屏整屏亮度降低。红、绿、蓝LED亮度衰减幅度的不一致会造成           LED显示屏颜色的不一致,就是我们常说的显示屏花了的现象。高品质的LED器件能够很好地控制亮度衰减幅度。按1000小时常温点亮20mA标准,红色衰减应小于2%,蓝、绿色衰减应小于10%,故蓝、         绿色LED在显示屏设计时尽量不要用到20mA电流,最好只用70%至80%的额定电流。
  衰减特性除与红、绿、蓝LED本身特性相关外,使用电流、PCB板散热设计、显示屏使用环境温度等均对衰减造成影响。

  7、尺寸

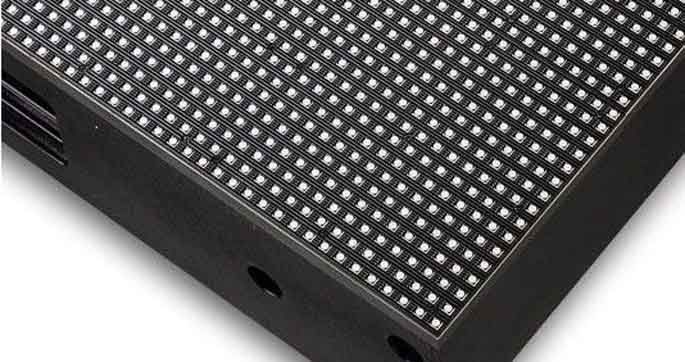

  LED器件的尺寸影响LED显示屏的像素点距离,即分辨率。5mm的椭圆灯主要用于P16以上的户外显示屏,3mm的椭圆灯主要用于P12.5、P12、P10的户外显示屏,3528型贴片LED主要用于P6、P8的户          内显示屏,2020型贴片LED主要用于P2、P3等室内显示屏。在点间距不变的前提下,LED器件尺寸增大,能够增加显示面积,减少颗粒感,不过由于黑区面积减少,会降低对比度;相反,LED尺寸减小,           减少了显示面积,颗粒感增多,黑区面积增大,增加了对比度。

  8、一致性
  全彩显示屏是由无数个红、绿、蓝LED组成的像素拼成的,每种颜色LED的亮度、波长的一致性决定了整个显示屏的亮度一致性、白平衡一致性、色度一致性。一般来说,显示屏厂家要求器件供应商提供            5nm的波长范围及1:1.3的亮度范围的LED,这些指标可由器件供应商通过分光分色机进行分级达到。电压的一致性一般不做要求。
  由于LED是有角度的,故全彩LED显示屏同样具有角度方向性,即在不同角度观看时,其亮度是会递增或递减的。这样,红、绿、蓝三种颜色LED的角度一致性将严重影响不同角度白平衡的一致性,直接           影响显示屏视频颜色的保真度。要做到红、绿、蓝三种LED在不同角度时亮度变化的匹配一致性,需要在封装透镜设计、原物料选择上严格进行科学设计,这取决于封装供应商的技术水平。法向方向白平          衡再好的显示屏,如果LED的角度一致性不好,整屏不同角度的白平衡效果将是糟糕的。LED灯珠的角度一致性特性可用LED角度综合测试仪测出,对于中、高档显示屏尤为重要。



LED灯珠对LED显示屏起关键作用

       我们都知道 LED灯珠作为LED显示屏成本最高、用量最大的元器件,对于LED显示屏的品质影响起着主导作用。那么今天我来为你介绍一下为什么LED灯珠是LED显示屏最关键的部件,如何鉴别LED灯珠         的优劣?

  全彩LED显示屏的最关键部件是LED灯珠。原因有三:
  第一,LED是全彩屏整机中使用数量最多的关键器件,每平方米会使用几千至几万只LED;
  第二,LED是决定整屏光学显示性能的主体,直接影响观众对显示屏的评价;
  第三,LED在显示屏整体成本中所占比例最大,从30%至70%不等。

  如何鉴别LED显示屏灯珠优劣
        一、看焊点。正规的LED灯带厂家生产的LED灯带是采用SMT贴片工艺,用锡膏和回流焊工艺生产的
  二、看FPC质量。FPC分敷铜和压延铜两种,敷铜板的铜箔是凸出来的,细看的话能从焊盘与FPC的连接处看出来
  三、看LED灯带表面的清洁度。如果采用SMT工艺生产的LED灯带,其表面的清洁度非常好,看不到什么杂质和污渍
  四、看LED灯用的芯片和生产工艺,用眼睛是看不出来区别的,要用老化设备和检测设备如果你把几个厂家的LED放在老化仪上用大电流老化24小时或者更长时间,你再去测量几个厂家的LED亮度,看那           个led发光强度衰减最小,衰减最小那个质量就最好。

  LED灯珠对LED显示屏的影响有哪些

  1、视角
  LED显示屏的视角决定于LED灯珠的视角。目前户外显示屏大多选用水平视角100°;、垂直视角50°;的椭圆LED,户内显示屏则选用水平垂直均为120°;的贴片LED。高速公路上的显示屏由于其特殊性一般选         用30°;视角的圆形LED就够了。一些高楼上的显示屏对垂直视角要求较高。视角与亮度互为矛盾,大视角必然会降低亮度。视角的选择需要根据具体的用途来决定。

  2、亮度
        LED亮度是显示屏亮度的重要决定因素。LED亮度越高,使用电流的余量越大,对节省耗电、保持LED稳定有好处。LED有不同的角度值,在芯片亮度已定的情况下,角度越小,LED则越亮,但显示屏的           视角则越小。一般应选择100度的LED以保证显示屏足够的视角。针对不同点间距和不同视距的显示屏,应在亮度、角度和价格上找到一个平衡点。

         3、失效率
        由于全彩显示屏由上万甚至几十万组红、绿、蓝三种LED组成的像素点组成,任一颜色LED的失效均会影响显示屏整体视觉效果。一般来说,按行业经验,在LED显示屏开始装配至老化72小时出货前的失           效率应不高于万分之三(指LED灯珠本身原因引起的失效)。

        4、抗静电能力
  LED是半导体器件,对静电敏感,极易引致静电失效,故抗静电能力对显示屏的寿命至关重要。一般来说,LED的人体静电模式测试失效电压不应低于2000V。

  5、寿命
  LED器件的理论寿命为10万小时,远大于LED显示屏其它部件的工作寿命,故只要LED器件品质保证、工作电流合适、PCB散热设计合理、显示屏生产工艺严谨,LED器件将是显示屏整机中最耐用的部件           之一。
  LED器件占LED显示屏价格比重的70%,所以说LED器件可以决定LED显示屏质量的优劣。我国即是LED器件的生产大国,也是LED显示屏制做的聚集地。LED显示屏的高技术要求是未来的发展趋势,               LED显示屏的高质量要求,不仅仅关于LED显示屏厂商的走向,也牵连的LED显屏器件厂家的发展。从LED器件把关,促进中国由LED显示屏制造大国向LED显示屏制造强国的转变。

       6、衰减特性
  LED显示屏长时间工作后会出现亮度下降和显示屏颜色不一致的现象,主要是由于LED器件的亮度衰减造成的。LED亮度的衰减会造成显示屏整屏亮度降低。红、绿、蓝LED亮度衰减幅度的不一致会造成           LED显示屏颜色的不一致,就是我们常说的显示屏花了的现象。高品质的LED器件能够很好地控制亮度衰减幅度。按1000小时常温点亮20mA标准,红色衰减应小于2%,蓝、绿色衰减应小于10%,故蓝、         绿色LED在显示屏设计时尽量不要用到20mA电流,最好只用70%至80%的额定电流。
  衰减特性除与红、绿、蓝LED本身特性相关外,使用电流、PCB板散热设计、显示屏使用环境温度等均对衰减造成影响。

  7、尺寸
  LED器件的尺寸影响LED显示屏的像素点距离,即分辨率。5mm的椭圆灯主要用于P16以上的户外显示屏,3mm的椭圆灯主要用于P12.5、P12、P10的户外显示屏,3528型贴片LED主要用于P6、P8的户          内显示屏,2020型贴片LED主要用于P2、P3等室内显示屏。在点间距不变的前提下,LED器件尺寸增大,能够增加显示面积,减少颗粒感,不过由于黑区面积减少,会降低对比度;相反,LED尺寸减小,           减少了显示面积,颗粒感增多,黑区面积增大,增加了对比度。

  8、一致性
  全彩显示屏是由无数个红、绿、蓝LED组成的像素拼成的,每种颜色LED的亮度、波长的一致性决定了整个显示屏的亮度一致性、白平衡一致性、色度一致性。一般来说,显示屏厂家要求器件供应商提供            5nm的波长范围及1:1.3的亮度范围的LED,这些指标可由器件供应商通过分光分色机进行分级达到。电压的一致性一般不做要求。
  由于LED是有角度的,故全彩LED显示屏同样具有角度方向性,即在不同角度观看时,其亮度是会递增或递减的。这样,红、绿、蓝三种颜色LED的角度一致性将严重影响不同角度白平衡的一致性,直接           影响显示屏视频颜色的保真度。要做到红、绿、蓝三种LED在不同角度时亮度变化的匹配一致性,需要在封装透镜设计、原物料选择上严格进行科学设计,这取决于封装供应商的技术水平。法向方向白平          衡再好的显示屏,如果LED的角度一致性不好,整屏不同角度的白平衡效果将是糟糕的。LED灯珠的角度一致性特性可用LED角度综合测试仪测出,对于中、高档显示屏尤为重要。
